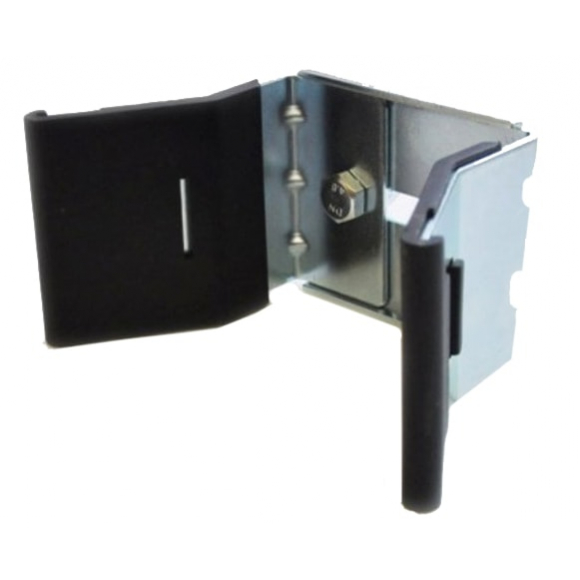

Улавливатель верхний Alutech SGN.00.500 — универсальный ловитель верхнего края откатных ворот массой до 450 кг, совместимый со створками из профильных труб шириной от 40 до 95 мм. Изделие удерживает верхний край полотна в закрытом положении и компенсирует ветровую нагрузку, предотвращая боковое смещение и опрокидывание створки. В комплект входят оцинкованный корпус с полимерными накладками, и полимерные накладки и метизы для их крепления на створку в месте соприкосновения ствокри ворот с уловителем— улавливатель готов к установке без дополнительных покупок. Устанавливается на кронштейн FLGU.400.0904 или непосредственно на столб притвора.
Технические характеристики
| Артикул | SGN.00.500 |
| Максимальная масса створки | 450 кг |
| Совместимость по ширине трубы каркаса | 40–95 мм |
| Масса улавливателя | 0,93 кг |
| Материал корпуса | Сталь |
| Тип покрытия корпуса | Оцинкованное |
| Накладки для ворот | Полимерные (в комплекте) |
| Метизы | В комплекте |
| Монтаж | На кронштейн FLGU.400.0904 или столб притвора |
| Взаимозаменяемость | FLGU.400.0604, FLGU.400.0624 |
| Норма поставки | 1 шт. |
| Производитель | Alutech (Беларусь) |
Устройство и состав улавливателя
Корпус с направляющей вилкой
Несущий корпус улавливателя выштампован из стали и покрыт цинковым слоем, защищающим от атмосферной коррозии. Вилкообразная форма направляющей части обеспечивает захват края каркаса створки с допуском на отклонение от рабочей траектории — ворота надёжно заходят в ловитель даже при небольшом смещении полотна вправо или влево.
Полимерные накладки на корпусе
Внутренние рабочие поверхности вилки оснащены съёмными полимерными накладками. Они поглощают удар и вибрацию в момент закрытия ворот, снижая уровень шума. Полимер не царапает краску каркаса при боковых касаниях — покрытие створки сохраняется дольше. Накладки заменяемые, что продлевает ресурс всего узла.
Полимерные накладки на каркас ворот
В комплект входят дополнительные накладки, которые крепятся саморезами непосредственно на верхнюю трубу каркаса створки — в точке контакта с ловителем. Они образуют мягкую контактную пару: полимер по полимеру, без металл-металл трения. Это исключает повреждение и продавливание трубы при тысячах циклов открытия-закрытия.
Регулировочный механизм
Конструкция улавливателя предусматривает регулировку ширины захвата, что и делает его универсальным для труб от 40 до 95 мм. Болтовое соединение позволяет выставить нужный зазор под толщину конкретного каркаса без замены деталей. Единожды настроенный зазор фиксируется контргайкой.
Комплект метизов для монтажа
В поставку включены болты, гайки и саморезы для крепления корпуса к кронштейну и накладок к каркасу ворот. Наличие метизов в комплекте исключает дополнительные поездки в магазин при монтаже — улавливатель устанавливается сразу после распаковки.
Совместимость с кронштейном FLGU.400.0904
Улавливатель рассчитан на установку через кронштейн FLGU.400.0904 (продаётся отдельно), который крепится на столб притвора. Кронштейн выносит ловитель на нужное расстояние от столба и позволяет отрегулировать высоту по вертикали. При наличии подходящего столба притвора улавливатель монтируется и без кронштейна — напрямую.
- Защита от опрокидывания при ветре — улавливатель удерживает верхний край полотна, не давая ветровой нагрузке раскачать и сорвать створку с направляющей.
- Компенсация отклонения траектории — вилкообразная конструкция захватывает каркас даже при небольшом уводе ворот, автоматика не перегружается, пытаясь закрыть ворота «в упор».
- Полимерные накладки гасят удар — двойная амортизация (на корпусе и на каркасе) снижает шум при закрытии и предотвращает повреждение покраски створки.
- Оцинкованный корпус — цинковое покрытие стойко к уличной влаге, реагентам и перепадам температур; ловитель не ржавеет годами без обслуживания.
- Универсальность по ширине трубы 40–95 мм — подходит для подавляющего большинства каркасов из профильной трубы, не нужно подбирать типоразмер под конкретный профиль.
- Взаимозаменяемость с FLGU.400.0604 / .0624 — можно заменить устаревшие ловители без замены кронштейна и без переварки каркаса.
- Метизы в комплекте — монтаж возможен сразу после получения, без дополнительных покупок крепежа.
- Заменяемые накладки — при износе меняются только полимерные вставки, а не весь корпус, что снижает стоимость обслуживания через несколько лет.
- Критически важный элемент безопасности — по регламенту Alutech ворота без верхнего улавливателя эксплуатировать нельзя: отсутствие ловителя прямо ведёт к сходу полотна с направляющей.
