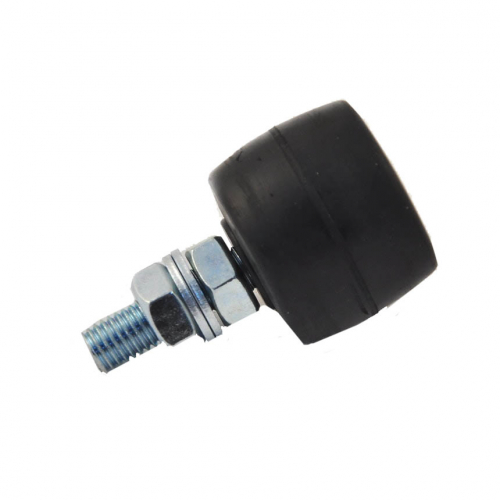

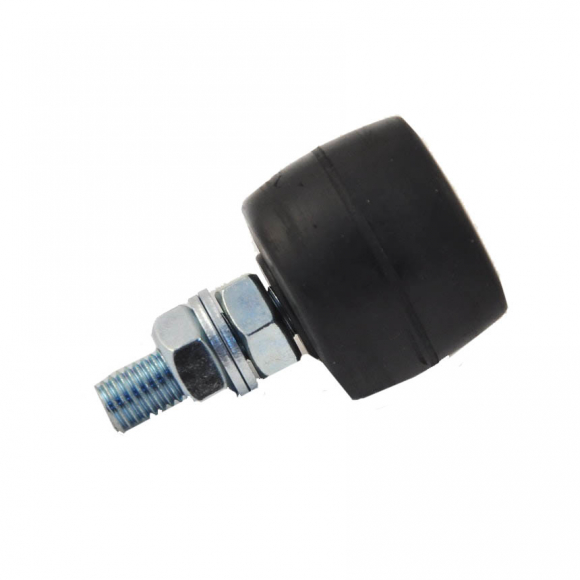

Ролик поддерживающий Alutech SGN.00.720 — верхний направляющий ролик для консольных откатных ворот массой до 450 кг. Устанавливается в кронштейн SGN.01.718 (или любой другой кронштейн серии SGN) в паре с аналогичным роликом: два ролика образуют направляющий канал, через который проходит верхняя труба каркаса ворот. Резиновый обод диаметром 40 мм удерживает створку в заданной плоскости движения, поглощает боковые нагрузки при ветре и обеспечивает бесшумный ход без царапин на каркасе. Цена указана за 1 штуку — для полного комплекта потребуется 2 ролика и кронштейн SGN.01.718, которые приобретаются отдельно.
Технические характеристики
| Артикул | SGN.00.720 |
| Максимальная масса створки | 450 кг |
| Диаметр ролика | 40 мм |
| Длина оси | 81,4 мм |
| Масса | 0,09 кг |
| Материал обода | Резина (не оставляет следов на каркасе) |
| Внутренняя втулка | Полимерная (бесшумное вращение) |
| Совместимые кронштейны | SGN.01.717 / .718 / .719, SGN.02.717 / .718 / .719, SGN.03.717 / .718 |
| Норма поставки | 1 шт. |
| Страна производства | Беларусь |
Устройство ролика
Резиновый обод диаметром 40 мм
Рабочая поверхность ролика выполнена из резины — материала с высоким коэффициентом трения и природной эластичностью. Резина мягко обхватывает трубу каркаса ворот, не оставляет потёртостей и царапин на покрашенном или оцинкованном профиле. При ветровых нагрузках, когда полотно кратковременно давит на ролик с усилием, резиновый обод поглощает часть энергии удара и не передаёт её на кронштейн и столб.
Полимерная внутренняя втулка
Внутри ролика расположена полимерная втулка, на которой вращается резиновый обод. Полимер обеспечивает минимальное трение при вращении без смазки — ролик работает бесшумно на протяжении всего срока службы. Конструкция не требует обслуживания: никаких масляных пятен на каркасе, никакой сезонной смазки.
Работа в паре: направляющий канал
Один ролик сам по себе ничего не удерживает — функцию выполняет пара роликов, установленных в кронштейн напротив друг друга. Между ними с минимальным зазором проходит верхняя труба каркаса ворот. При боковом смещении полотна один из роликов упирается в трубу и возвращает створку на траекторию. Именно поэтому на один кронштейн SGN.01.718 всегда нужно два ролика.
Универсальная ось для всей серии SGN
Ось ролика стандартизирована под посадочные отверстия всех кронштейнов серии SGN — от SGN.01.717 до SGN.03.718. Это означает, что один и тот же ролик SGN.00.720 подходит для лёгкой системы SG.01 (до 450 кг) и для усиленной SG.02 (до 700 кг). При модернизации или замене кронштейна на более тяжёлую серию ролики не меняются.
Расходный элемент с простой заменой
Ролик спроектирован как заменяемый расходник: он извлекается из кронштейна за несколько минут. Кронштейн при этом остаётся на столбе — демонтировать всю конструкцию не нужно. Низкая стоимость ролика и простота замены делают плановое обслуживание верхнего направляющего узла минимально затратным.
Защита каркаса от повреждений
Резиновый обод выполняет двойную защитную функцию: он не царапает краску и оцинковку трубы при скользящих контактах и не передаёт ударную нагрузку напрямую в металл каркаса при резких порывах ветра. За счёт этого верхняя труба каркаса сохраняет антикоррозионное покрытие и не деформируется в местах контакта с роликами на протяжении всего срока службы ворот.
- Резиновый обод — никаких царапин — в отличие от стальных и твёрдых пластиковых роликов резина не повреждает покрытие каркаса ворот ни при боковых нагрузках, ни при вибрации.
- Бесшумная полимерная втулка — не требует смазки, не скрипит, не стучит; верхний направляющий узел работает абсолютно тихо на весь срок службы втулки.
- Удерживает створку при ветровой нагрузке — пара роликов в кронштейне физически не позволяет верхнему краю ворот отклониться от плоскости движения, даже при сильном боковом ветре.
- Универсален для всей серии SGN — один артикул подходит для кронштейнов SGN.01, SGN.02 и SGN.03; не нужно держать на складе несколько типоразмеров при обслуживании разных объектов.
- Простая и быстрая замена — ролик меняется за несколько минут без демонтажа кронштейна; плановое обслуживание верхнего узла не требует специалиста и специнструмента.
- Низкая стоимость обслуживания — ролик стоит минимально, а его своевременная замена предотвращает более дорогой ремонт: царапины на каркасе, коррозию в местах повреждения покрытия, перегрузку привода.
- Не оставляет следов на каркасе — резиновый материал не окрашивает и не пачкает трубу каркаса при длительной эксплуатации, что важно для ворот с видимыми элементами конструкции.
- Цена за штуку — можно заказать нужное количество — удобно при плановой замене роликов на действующем объекте или при покупке запасных деталей для обслуживания нескольких ворот.
