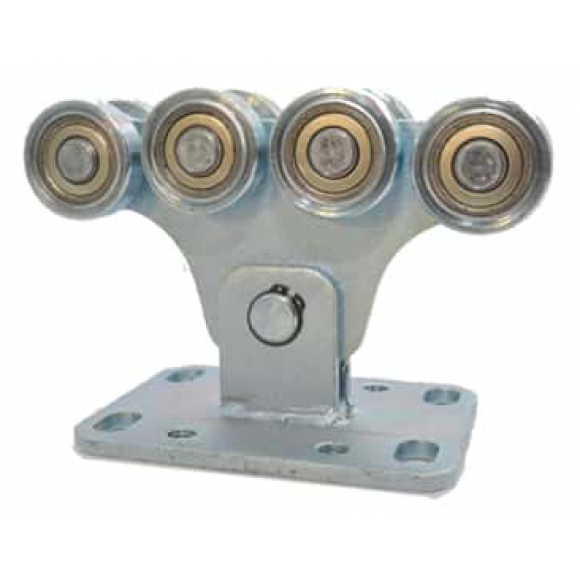

Роликовая опора Alutech SGN.01.150 — стальная 8-роликовая каретка для консольных откатных ворот массой до 450 кг, совместимая с направляющей шиной серии SG.01 сечением 70×60×3,5 мм. Опора воспринимает нагрузку от полотна ворот и равномерно передаёт её на фундамент, обеспечивая плавное и тихое движение створки. Изделие устанавливается в комплекте по 2 штуки и полностью готово к монтажу без дополнительной настройки. Конструкция предусматривает регулировку по горизонтали и вертикали, что упрощает выравнивание ворот при установке.
Технические характеристики
| Артикул | SGN.01.150 |
| Максимальная масса створки | 450 кг |
| Количество роликов | 8 шт. |
| Диаметр ролика | 48,5 мм |
| Масса опоры | 3,3 кг |
| Совместимая направляющая | SG.01, сечение 70×60×3,5 мм |
| Тип подшипника | 6301Z (однорядный, закрытый) |
| Материал роликов | Сталь |
| Диапазон рабочих температур смазки | −40...+60 °C |
| Регулировка | По горизонтали и вертикали |
| Норма поставки | 2 шт. |
| Производитель | Alutech (Беларусь) |
Устройство и состав опоры
Корпус каретки
Монолитная конструкция коромысла и основания опоры исключает точки концентрации коррозии. Корпус несёт полную статическую нагрузку от полотна ворот и передаёт её на подошву с анкерными отверстиями. В основании опоры есть 4 отверстия с резьбой, для более точной и удобной регулировки.
Стальные ролики (8 шт.)
Ролики диаметром 48,5 мм выточены из стали и расположены в два ряда по четыре — такое расположение обеспечивает высокую прочность и равномерное распределение нагрузки на шину. Стальная поверхность ролика устойчива к деформации при ударных нагрузках (камни, лёд на шине) и не изнашивается так быстро, как полимерные аналоги.
Подшипники 6301Z (по 1 на ролик)
Однорядные закрытые шарикоподшипники типа 6301Z запрессованы в тело каждого ролика. Металлический пыльник (Z) защищает дорожки от попадания грязи и воды. Подшипники заправлены консистентной смазкой, обеспечивающей работу при температурах до −40 °C. Неразборная конструкция делает узел необслуживаемым на весь срок службы.
Центральная ось со стопорным кольцом
Центральная ось фиксируеткоромысло опоры относительно корпуса. Стопорное кольцо каленное — это предотвращает его разжимание. Надёжная фиксация оси исключает самопроизвольный выход роликов из каретки при боковых нагрузках.
Подошва с регулировочными пазами
Основание опоры имеет продолговатые овальные отверстия для анкерных болтов, что позволяет смещать каретку по горизонтали и вертикали при монтаже. Регулировочный диапазон даёт возможность точно выставить плоскость движения ворот без вырубки и подрезки фундаментной площадки.
Совместимость с подставкой SGN.01.200
Опора SGN.01.150 штатно устанавливается на регулировочную подставку SGN.01.200 (продаётся отдельно). Подставка позволяет производить регулировку ворот в случае проседанияч фундамента, а так же облегчает первичный монтаж ворот.
- 8 роликов вместо 4 — нагрузка 450 кг распределяется на большее число точек опоры, снижая давление на каждый отдельный ролик и шину.
- Регулировка по двум осям — пазы в подошве позволяют точно выставить горизонталь и вертикаль без переделки фундамента.
- Закрытые подшипники 6301Z — металлический пыльник блокирует попадание воды, песка и дорожной грязи в дорожки качения.
- Смазка до −40 °C — консистентная низкотемпературная смазка обеспечивает плавный ход ворот в сибирские морозы без зависания привода.
- Стальные ролики — не деформируются при ударе о камень или наледь на шине, в отличие от полимерных аналогов.
- Необслуживаемая конструкция — завальцованные подшипники не требуют дополнительной смазки на протяжении всего срока эксплуатации.
- Полная совместимость с системой SG.01 — работает с направляющей 70×60×3,5 мм, стандартными уловителями, накатным роликом и подставкой SGN.01.200 без доработок.
- Промышленное и бытовое назначение — серия SGN.01 применяется как в частных дворовых воротах, так и на производственных и складских объектах.
